海灣GST-BT001M點型可燃?xì)怏w探測器結構特征、安裝與布線
來源：消防維保 時間：2018-11-13 10:30:42
GST-BT001M點型可燃?xì)怏w探測器結構特征、安裝與布線

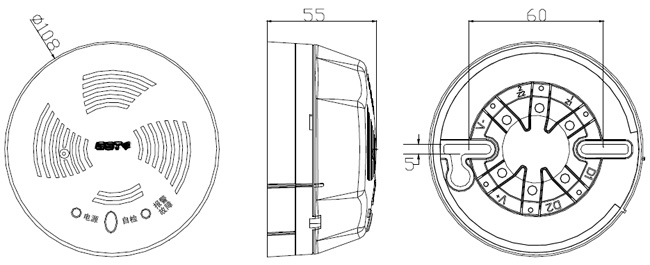

GST-BT001M點型可燃?xì)怏w探測器由兩部分構成：探測器及底座，示意圖如圖1所示。
圖1 GST-BT001M點型可燃?xì)怏w探測器及底座
安裝與接線：
首先將GST-BT001M探測器底座固定在86H50預埋盒上，然后根據接線端子說明，將引線固定到底座上，再將探測器安裝到底座上，其安裝示意圖如圖2所示。

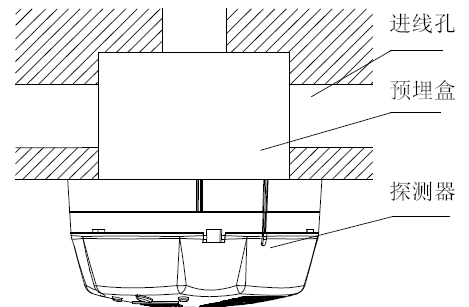

圖2 GST-BT001M點型可燃?xì)怏w探測器安裝示意圖

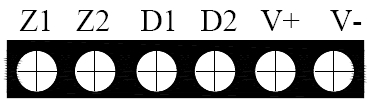

其對外接線端子示意圖如圖3：
圖3 GST-BT001M點型可燃?xì)怏w探測器對外接線端子示意圖
其中：
D1、D2：接電源總線，無極性
Z1、Z2：接信號總線，無極性
V+、V-：接管道電磁閥，探測器連續報警3s～7s后，V+、V-之間輸出一個正向12V脈沖
布線要求：信號線Z1、Z2及V+、V-可選用截面積≥1.0mm2的阻燃RVS型銅芯線；電源線D1、D2、應選用截面積≥2.5mm2的阻燃BV型線。
